產品概述：

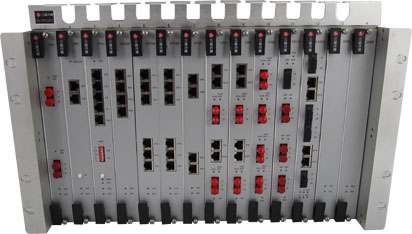

SV-AP6000是面向客戶專線業務的綜合業務接入平臺，定位于城域網邊緣接入層，簡稱MSAP。SV-AP6000在線路側可提供SDH 155M上行，支持SDH/MSTP、IP城域網的雙向承載，用戶側提供SDH、PDH、Ethernet等各種接入方式，靈活滿足運營商各類大客戶、中小商業客戶、3G和NGN業務接入的需要。SV-AP6000利用155M光口替代大量傳統PDH設備的E1電口或光纖收發器以太網電口，解決了E1線或五類線纜過多而帶來故障點多、維護成本高的問題；通過將E1、V35、以太網等業務轉化成VC12進行匯聚收斂和統一調度，為方便靈活的進行業務配置，提高業務開通效率創造了條件；由于實現了設備和端口的高密度集成，極大地降低了局端機房內部PDH、協轉、光纖收發器等設備的機房空間占用成本。
功能特點：
支持1008×1008VC12的交叉能力。
基于電信級的產品設計，支持群路盤1＋1備份，實現群路、交叉和時鐘模塊的熱備份；支持支路盤的1+1保護。
支持SDH通道和復用段保護，可實現多種網絡拓?fù)�，包括點到點、鏈型、環型和環帶鏈等。
支持EOS功能，采用GFP、LAPS封裝協議，支持LCAS功能，可與主流MSTP廠商設備兼容對通。
無論是中心設備還是邊緣設備，MSAP網管系統均能實時監控，并能區別斷電和斷纖故障，方便管理和維護。
技術指標：
|
設備單板：
|
單元功能：
|
|
SDH接口單元
|
光群路盤
|
DO1
|
提供2路STM1光接口
|
|
PDH業務盤
|
E1映射盤
|
2MM21
|
提供21路E1在設備本地的上下電路。
|
|
雙系統4/8E1 PDH光分支盤
|
OPU4/8
|
每個系統提供4/8個E1接口
|
|
雙系統4/8E1 PDH光分支盤
|
OPU4E/8E
|
每個系統提供4/8個E1接口和1路線速以太網
|
|
單系統4/8E1 PDH光分支盤
|
SOPU4/8
|
提供4/8個E1接口
|
|
單系統4/8E1 PDH光分支盤
|
SOPU4E/8E
|
提供4/8個E1接口和1路線速以太網
|
|
單系統1+1保護4/8E1 PDH光分支盤
|
SOPU4P/8P
|
提供4/8個E1接口
|
|
單系統1+1保護4/8E1 PDH光分支盤
|
SOPU4EP/8EP
|
提供4/8個E1接口和1路線速以太網
|
|
2/4單元光貓分支盤
|
OMU2/4
|
提供2/4個下行光接口，每個單元實現1路E1信號的點對點光傳輸。
|
|
網管盤
|
DMU
|
集成通信、控制、交叉連接和同步定時、開銷公務等功能。
|
|
EOPDH
|
6單元以太網業務盤
|
ETM2A
|
提供6個以太網業務接口，每個通道基于1路TU-12，轉發速率為2.048Mb/s。
|
|
2單元4E1以太網業務盤
|
ETM8
|
提供2個以太網接入單元，每個單元由2個共享式的以太網接口組成，通道帶寬1～4路E1可設，最高可達7.68Mb/s。
|
|
EOSDH
|
4通道4接口以太網業務盤
|
E4004
|
提供4個以太網業務接口，每個通道分別獨立對應1路以太網信號至SDH的映射，可以實現無損動態的帶寬分配，帶寬由1～46個VC-12可設，速率最高可達100Mb/s。
|
|
4通道4接口以太網光分支盤
|
E4104
|
提供4個下行光分支接口，每個單元完成1路以太網信號至SDH的映射或光電轉換。每個單元業務數據完全物理隔離，可以實現無損動態的帶寬分配。
|
|
單通道4接口以太網業務盤
|
E4014
|
提供4個支持二層以太網數據交換的接口，支持以太網匯聚和劃分VLAN業務。單個通道提供無損動態的帶寬分配，帶寬由1～46個VC-12可設,速率最高可達100Mb/s。
|
|
單通道4接口以太網光分支盤
|
E4114
|
提供4個下行光分支接口，支持以太網匯聚和劃分VLAN業務。單個通道提供無損動態的帶寬分配，帶寬由1～46個VC-12可設,速率最高可達100Mb/s。
|
|
光纖收發器盤
|
2/4單元光纖收發器業務盤
|
E4202/E4204
|
提供2/4個光接口，每個系統提供1路100M光纖收發器。
|
