產品概述：

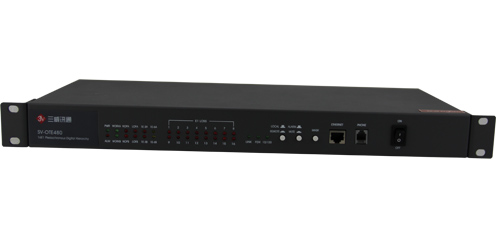

SV-OTE480以太網光端機是基于專用ASIC開發的點對點光傳輸設備，以簡潔的單板形式實現16路E1和1路100Mb/s線速以太網數據的混合復用及光傳輸，同時提供1路公務電話和1路RS232用戶通道。具有自動保護倒換功能和ALS（Auto-Laser-Shutdown）自動激光關斷功能。具備完善的告警監控功能，集成度高，功耗低，性能穩定，使用方便。SV-OTE480為19英寸1U單板型設計，功能齊全，結構緊湊，可以安裝在標準19英寸設備機架上，滿足振動、高溫和電磁兼容性等多種國際標準要求。
功能特點：
光線路速率為150Mb/s，常規傳輸距離不低于50Km；
單/雙光口可選，雙光口時具有自動保護倒換功能，可選ALS功能；
提供16路E1，E1接口碼型為HDB3碼；抖動容限、轉移特性、輸出抖動符合G.823和G.742建議；
提供一個線速為100Mb/s的以太網通道，以太網接口全/半雙工、10/100Mb/s自協商，支持流量控制功能，交叉和直通網線自適應；
具備完善的告警功能，可實時顯示本端/遠端工作狀態；
支持E1支路本端/遠端環回功能，便于設備檢測和管理；
提供一路公務電話接口，提供一個RS232網管接口和一路用戶透明數據通道；
可選～220VAC或-48VDC供電；
整機為單板設計，標準1U高度，19英寸機箱。
技術指標：
光接口
速率：150Mb/s±50ppm
波長：1310nm
介質類型：?jiǎn)文９饫w
出光功率：-4 ～ -12dBm
接收靈敏度：優于-36dBm
接口方式：FC接口。可選SC接口。
啟用ALS功能時，平均出光功率<-49dBm
E1接口
速率：2.048Mb/s±50ppm
阻抗：75Ω 非平衡式（可選120Ω平衡式，需在訂貨時聲明）
編碼：HDB3編碼方式，符合ITU-T G.703建議
抖動：抖動指標符合ITU-T G.823
以太網接口
速率：10/100Mb/s自協商
模式：全/半雙工自協商
接口方式：RJ45接口，交叉/直通網線自適應
公務電話接口
話機類型：普通二線電話
速率：64Kb/s
編碼：PCM編碼
串行網管接口
速率：9600b/s
數據位：8位
停止位：1位
奇偶校驗：無
接口方式：DB9針式
用戶數據接口
速率：≤115.2kb/s
接口方式：DB9針式
光接口自動保護倒換參數
線路切換時長： ＜1.5ms
切換時誤碼數：＜2.5kbit
設備物理參數
長×高×寬（深度）：483mm×44mm×200mm
重量：2.5kg
功耗：10W±10%
環境要求
工作溫度：0℃～45℃
濕度：≦95％，無凝結
大氣壓強：70～106Kpa
環境空氣：無強電磁場和腐蝕性氣體
