產品概述

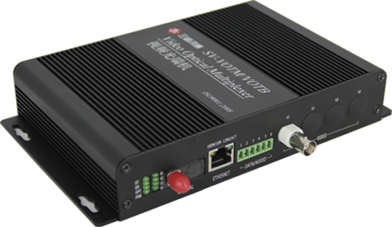

SV-VOT系列視頻光端機是本公司自主研發的全數字光纖傳輸設備。采用先進的數字視頻及光纖
高速傳輸技術，可將1路或多路視頻信號用光纖進行遠程傳輸，同時，還可以將視頻與數據
（RS232/RS485/RS422等）、音頻、電話、以太網、開光量、E1、門禁對講等多種業務信息集成在一起，
由光纖進行無失真高質量高可靠地實時傳輸。
業務配置
1路視頻業務；1··4路數據業務/單向語音/1···2路雙向語音；1路以太網數據業務。
技術指標
光纖指標：
物理接口：光接口FC/ST/SC可選
光纖種類：單模（9、125UM）或多模（62.5/125UM）光纖
傳輸距離：0—120KM(單模)，0-2KM(多模)
視頻指標：
物理接口：常規配置為BNC接頭；
視頻輸入\輸出阻抗：75 Ω；
視頻輸入\輸出電壓：典型峰-峰值1VP-P，最大1.5VP-P
視頻帶寬：＞6.5MHZ
視頻數碼位寬：8BIT
微分增益：≤1%
微分相位：＜1°
場傾斜: ＜ 0.5
信噪比：≥67DB
數據指標：
物理接口：工業標準接線端子
數據類型：RS485/RS422/RS232/Manchester/TTL
工作模式：全雙工/半雙工
支持速率：0~400Kbps
誤碼率：無誤碼
音頻指標：
物理接口：常規配置為標準接線端子（可根據需求定制）
音頻輸入阻抗：平衡600歐/47千歐，非平衡18千歐
音頻數碼位寬：24BIT
信噪比：≥80DB
頻率響應：+0.25DB.20HZ~20KHZ
以太網指標：
以太網標準：IEEE 802.3/802.3U
網絡接口：RJ45
網絡帶寬：10M/100M自適應
開關量指標：
開關量接口標準：工業標準接線端子
輸入信號：任意開關量輸入，支持TTL、繼電器觸點、無源開關、按鈕等報警信號；
E1接口指標：
物理接口：常規配置為BNC、RJ45（可選）
阻抗：75歐（非平衡）或120歐（平衡）
編碼方式：HDB3/AMI
協議標準： 符合G.703
誤碼率：＜10E-12
系統指標：
MTBF:＞10萬小時
指示燈：電源指示燈；視頻收或者發指示燈；數據收或者發指示燈；光鏈路
電源參數：
電源適配器（用于單體機盒）：輸入電壓AC220V； 輸出電壓DC5V
特性：支持短路保護，支持熱插拔
環境指標：
工作溫度：-40~75
儲存溫度：-40~85
工作濕度：0~95%無冷凝
電磁兼容性指標：
兼容指標：符合GJB151A-97\IEC61000-4-2/3/4/5/11標準
